| Nombre De La Marca: | Choose Technology |
| Número De Modelo: | DBT21-4 |
| Cuota De Producción: | 1 juego |
| Precio: | USD100000-20000/1SET |
| Condiciones De Pago: | En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de |
| Capacidad De Suministro: | 5 juegos por mes |
Esta máquina se utiliza para dibujar 4 alambres de cobre Φ0.15-Φ0.6mm.
| Cables de entrada | 4*Φ1,8 mm |
| Cables de salida | 4* (Φ0,15 mm-Φ0,6 mm) |
| Velocidad máxima de extracción | Se aplican las siguientes medidas: |
| Tamaño del bloque de dibujo | F220 mm |
| Número máximo de pases | 21 |
| Tamaño de la bobina de espiral | PND630 |
| Potencia del motor principal | 75 kW |
| Potencia del motor para la toma del carrete | 15 kW |
| Potencia de recocido | 60 V, 1000 A (DC) |
3Una breve introducción:
3.1 Cuadro de pagos:
Tipo: sobre la cabeza
Dimensión del pago (mm): 300*300*650mm
3.2 Máquina de dibujo principal:
Tipo: máquina de dibujo de alambre de cobre de 4 alambres y 21 matrices
La máquina consta de un canal para enfriar y circular la emulsión de tracción, un capstan y un motor principal.
La superficie de trabajo de los anillos de dibujo de alambre y los anillos de capstan está recubierta de cerámica.
Dos interruptores de clip y run para el ensamblaje de matrices por operación de clip y run.
El recipiente de emulsión de tracción está provisto de puertas de acero inoxidable, que evitan que el lubricante se desborde.
Los bloques de dibujo y las matrices de dibujo se lubrican y enfrían mediante pulverización.
3.3 Dispositivo de recocido
Tipo: recocido vertical en CC, seguimiento automático de la velocidad
Diámetro del alambre de entrada de recocido: 4* (Φ0,15 mm-Φ0,6 mm)
Velocidad máxima lineal de recocido: 25 m/s
Diámetro del anillo conductor de níquel de recocido: 200 mm.
La fuerza de estiramiento del conductor de ablandamiento es uniforme y estable y alcanza el requisito internacional de la velocidad de estiramiento.
El recocido es un proceso de tres períodos: período de precalentamiento y período de recocido
3.4 Φ630 absorción de la bobina:
El tamaño de la bobina: PND630
Velocidad máxima: 25 m/s.
Motor de toma de energía: 15 kW (CA)
Cable de motor síncrono tipo cinturón de 90W, estabilidad y respuesta rápida.
El paso de travesía está fijo.
Detección de cojín de brazo, enrollamiento de corrección automático, la tensión se puede ajustar de acuerdo con el diámetro del cable.
La nuez uniaxial es una bobina fija.
El freno es neumático tipo mariposa.
4- ¿ Qué pasa?
Queridos clientes, hay varios modelos para la máquina de descomposición de barras de cobre.
1Diámetro del cable de entrada y salida
2. Si necesita un recocido en línea
3- Método de toma: bobina de bobina o bobina de bobina?
4Dibujo de las dimensiones de la bobina de bobina/cestilla de alambre
Los mejores saludos.

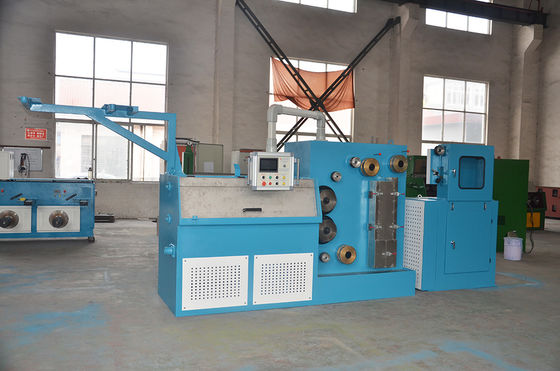

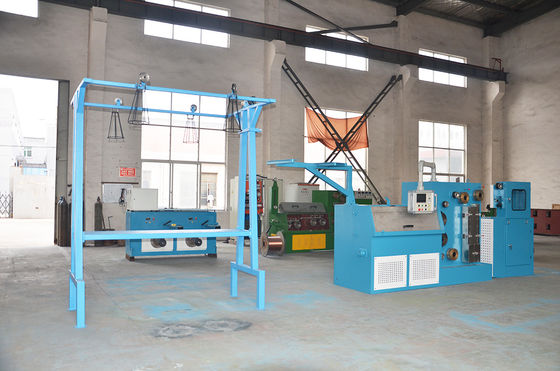

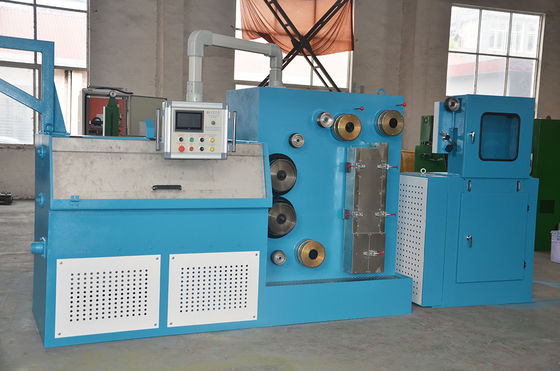

5Fotografías de referencia
