| Nombre De La Marca: | Choose Technology |
| Número De Modelo: | Se trata de un sistema de control de las emisiones. |
| Cuota De Producción: | 1 juego |
| Precio: | USD50000-150000/1SET |
| Condiciones De Pago: | En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de |
| Capacidad De Suministro: | 10 juegos por mes |
1Descripción general:
Esta máquina se utiliza principalmente para torcer alambre de alambre de acero, alambre de aluminio y alambre de cobre, y también se puede utilizar para torcer cables de control dentro de 7 núcleos.
2Parámetro técnico:
| Diámetro del cable único |
El cable de cobre: Φ1.3-Φ5.0mm El cable de aluminio: Φ1.7-Φ5.0mm Cables de acero: Φ1.0-Φ5.0 mm |
| Diámetro después del encallamiento | Máximo Φ21 mm |
| Velocidad de varamiento | Las demás partidas |
| Pista de lanzamiento | 62 a 276 mm |
| Diámetro del volante de seguimiento | Para los vehículos de las categorías M1, M2 y N3 |
| Velocidad de seguimiento | Se aplican las siguientes medidas: |
| Tamaño del tubo en el cuerpo de enlaces | PND630 |
| Tamaño de la bobina del cable central | PND630 |
| Tamaño de la bobina para su toma | PN1000 a PN2000 |
3.Componentes eléctricos principales
| Motor de accionamiento principal | SLu'an Jianghuai, el mejor de los mejores. |
| Las demás máquinas | Inovación |
| Componentes eléctricos | El SCHINT |
| PLC | Las demás: |
| Pantalla táctil | Las demás: |
| Componentes neumáticos | AirTAC |
4.Descripción detallada:
4.1 Φ630 Desembolso del alambre central:
Especificación del carrete de pago: PND630
El tipo de eje de extremo aprieta o suelta manualmente el carrete, y el tornillo manual levanta el carrete.
Control de tensión de fricción mecánica, el tamaño se puede ajustar manualmente.
4.2 Φ630/6 Cuerpo principal de las líneas:
Especificación del carrete de pago: PND630
Velocidad máxima: 600 r/min.
La distancia de enlaces es de 62-276 mm
El eje de extremo es una estructura de sujeción tipo resorte, y el carrete se libera neumáticamente.
Control de la tensión de fricción mecánica.
El cilindro está soportado por rodamientos grandes en ambos extremos, y el centro está soportado por rodamientos de gran tamaño.
Hay un freno neumático en el cilindro, y el freno es confiable.
En la línea del fregadero se dispone de un dispositivo de detección de desconexión.
La cubierta protectora adopta una estructura de puerta corredera.
Las hebras están provistas de un único dispositivo de preformación de alambre.
El cuerpo principal de enrollamiento está integralmente instalado en la placa inferior, y el equipo es fácil de instalar.
4.3 Contador de metros:
La circunferencia de la rueda del medidor es de 500 mm
Duración máxima en metros 9999,9 m
Error de precisión ≤3‰
Adopta una estructura de doble rueda y se instala horizontalmente; hay un resorte tampón en la rueda de prensado y hay rodillos de alambre en la entrada y salida.
4.4 Φ1500 dispositivo de doble seguimiento:
Diámetro de la rueda de tracción: Φ1500 mm
Diámetro de la rueda divisoria: Φ1300 mm
Velocidad de la línea de tracción: 31-138 m/min.
Velocidad del tren de tracción: 36 pasos
4.5 Φ2000 Máquina de recogida:
Especificación del carrete de captación: PN1000-PN2000
Carga máxima: 8T
Velocidad máxima de captación: 150 m/min.
Motor de toma: 6 kg.m.
Diámetro máximo del cable: Φ20 mm
La toma adopta un motor de par, que es confiable en el funcionamiento y simple y conveniente en el funcionamiento y el mantenimiento.
La estructura es de tipo eje de sujeción eléctrica o bobina de aflojamiento, bobina de elevación eléctrica.
Adoptar cable de tornillo de plomo, puede rastrear la velocidad de toma, y la distancia de arreglo se puede ajustar sin pasos.
4.6 Sistema de transmisión mecánica:
Potencia del motor de accionamiento principal: 45 kW (CA)
El sistema de transmisión mecánica incluye el motor principal, el reductor principal, el eje de transmisión, el acoplamiento, etc.
4.7 Sistema de control eléctrico y electrónico:
La fuente de alimentación de esta máquina es un sistema de tres fases de cinco alambres, 380V (± 10%), 50HZ.
La máquina principal de la máquina adopta un motor CA y un control de conversión de frecuencia; la toma adopta un motor de par que puede arrancar y detenerse sin problemas,y la operación y el mantenimiento son simples y convenientesLa máquina entera está controlada por un controlador programable de Siemens.
4.8 Requisitos para las fuentes de aire:
Presión del aire: 0,6Mpa
Volumen del aire: 1,0 m3/min
El aire comprimido debe estar seco, libre de impurezas y polvo.
5- ¿ Qué pasa?
Estimados clientes, hay varios modelos para la máquina de varado. Para recomendar el modelo suitabe, nos gustaría conocer algunas informaciones:
1Diámetro del alambre desnudo
2.De alambre blando o de alambre duro
3Cantidad de cables que se van a retorcer
4- Área después de girar.
Los mejores saludos.

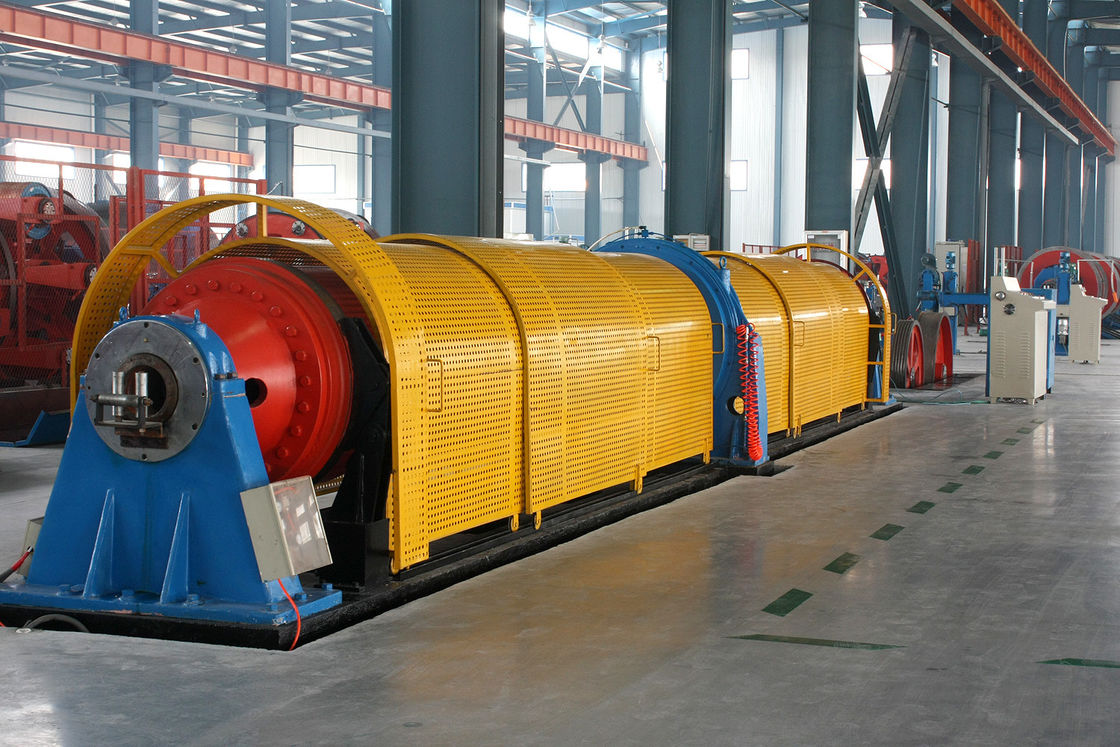

6Fotografías de referencia
