Máquina de dibujo de alambre de cobre fino

1Parámetro técnico:

2. Aplicación

La máquina de dibujo de alambre de cobre fino juega un papel crucial en la producción de alambres de cobre finos utilizados en varias aplicaciones como cableado eléctrico, telecomunicaciones, electrónica, y más.La precisión y la eficiencia de estas máquinas son vitales para producir cables de alta calidad que cumplan con los estándares de la industria.

3Descripción:

La máquina de dibujo de alambre de cobre fino es un equipo especializado utilizado en el proceso de fabricación de alambres de cobre delgados con diámetros precisos.Aquí hay una descripción de sus componentes clave y funcionalidad:

Mecanismo de alimentación de alambre: El proceso comienza con un mecanismo de alimentación que entrega el material de partida, generalmente una varilla o alambre de cobre, a la máquina de dibujo.Este mecanismo garantiza un suministro continuo y controlado de material para el proceso de dibujo.

Matriz de dibujo: El corazón de la máquina es una serie de matriz de dibujo dispuestas en secuencia.Estas matrices están hechas de materiales duros como el carburo de tungsteno o el diamante y se mecanizan con precisión para reducir el diámetro del cable de cobre progresivamente a medida que pasa a través de ellosCada pieza sucesiva reduce el diámetro del alambre hasta que se alcanza el ancho deseado.

Capstanes de dibujo: Se utilizan capstanes o tambores de dibujo para tirar del alambre de cobre a través de las matrices de dibujo.Estos capstanes son típicamente motorizados y pueden ejercer una tensión precisa en el alambre para controlar su alargamiento y reducción del diámetro durante el proceso de dibujo.

Sistema de refrigeración y lubricación: el dibujo genera calor debido a la fricción entre el alambre y el dibujo.un sistema de enfriamiento y lubricación es esencial para mantener las propiedades mecánicas del alambre y evitar el sobrecalentamientoLos lubricantes o refrigerantes se aplican al alambre a medida que pasa a través de las matrices de dibujo para reducir la fricción y disipar el calor.

Sistema de control de tensión: Un sistema de control de tensión asegura que el cable se tira a través de los troqueles de dibujo en el nivel de tensión adecuado.y ajustes motorizados para mantener una tensión constante durante todo el proceso de dibujo.

Mecanismo de enrollado: Una vez que el alambre alcanza el diámetro deseado, se enrolla en un carrete para almacenarlo y procesarlo.El mecanismo de enrollado puede ser motorizado y sincronizado con el proceso de dibujo para garantizar el enrollamiento uniforme y la tensión adecuada en el alambre de la herida.

Panel de control: la máquina está normalmente equipada con un panel de control que permite a los operadores controlar y ajustar varios parámetros, como la tensión del alambre, la velocidad de extracción, el caudal del lubricante,y temperaturaLas máquinas avanzadas pueden contar con sistemas de control computarizados para una operación precisa y automatizada.

Características de seguridad: Características de seguridad tales como botones de parada de emergencia, bloqueos y protectores son esenciales para proteger a los operadores de los peligros asociados con el funcionamiento de la máquina, incluidas las partes móviles,alta tensión y generación de calor.

4- ¿ Qué pasa?

Queridos clientes, hay varios modelos para la máquina de descomposición de barras de cobre.

1Diámetro del cable de entrada y salida

2. Si necesita un recocido en línea

3- Método de toma: bobina de bobina o bobina de bobina?

4Dibujo de las dimensiones de la bobina de bobina/cestilla de alambre

Los mejores saludos.

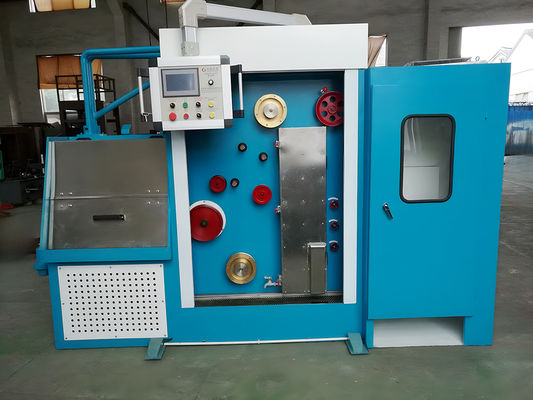

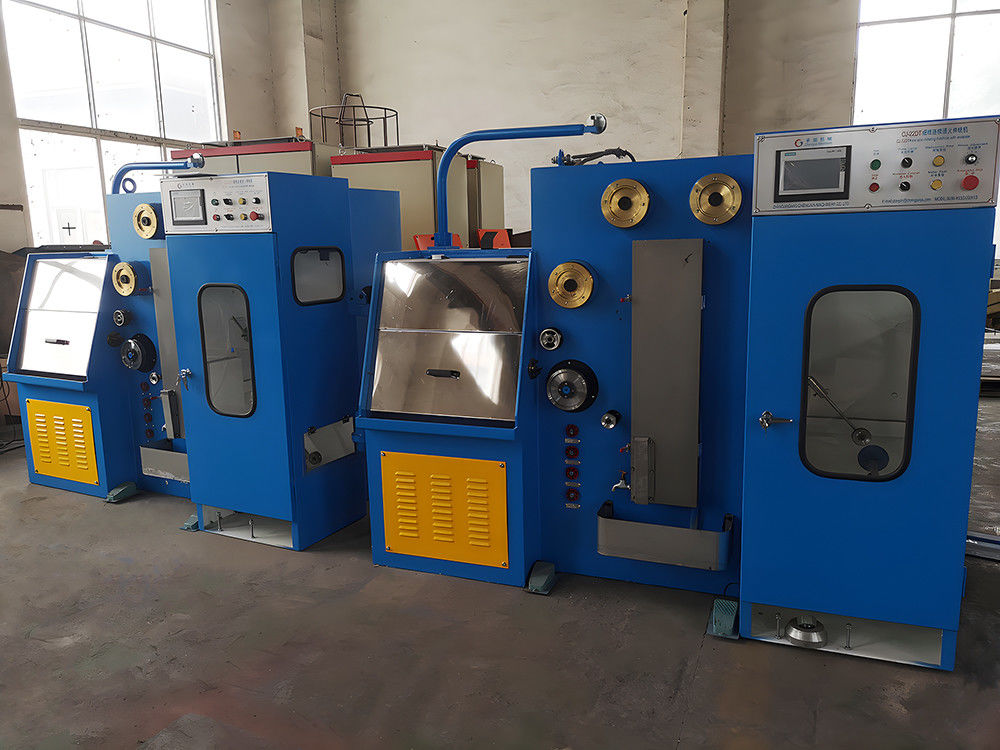

5Fotografías de referencia
